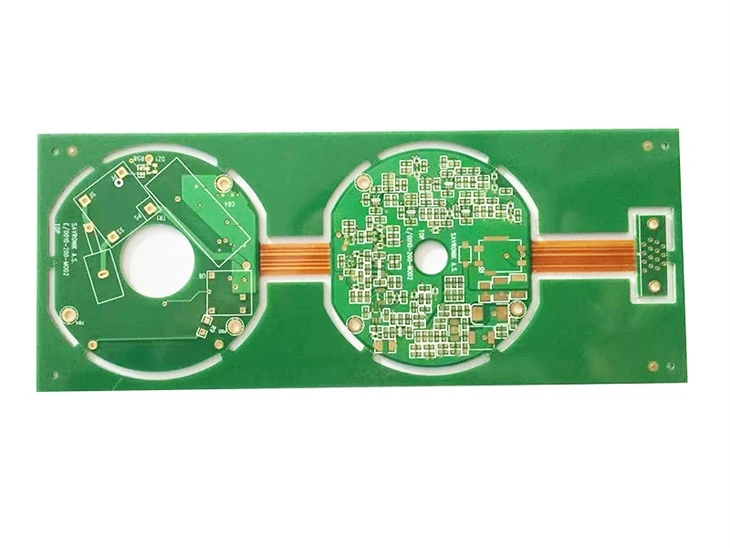

PCB rígida-flexível multicamadas

O PCB Rigid-flex multicamadas possui mais de duas camadas condutoras de qualquer um dos mais de dois substratos. O substrato atua como um isolante entre si. O conceito básico de projeto e o processo de fabricação de placas rígidas-flexíveis multicamadas são desenvolvidos a partir de equipamentos aeroespaciais, porque a fiação confiável deve ser realizada em um espaço limitado. Em alguns produtos complexos, são utilizadas até placas rígidas-flexíveis com mais de 30 camadas condutoras. Por outro lado, em produtos electrónicos de consumo, como telemóveis e câmaras digitais, sempre foi necessária tecnologia de cablagem de alta densidade e baixo custo, pelo que surgiram novos conceitos de design e processos de fabrico. Os circuitos rígidos-flexíveis multicamadas têm muitos benefícios de alto desempenho, incluindo flexibilidade, confiabilidade de conexão, redução de tamanho e peso do pacote e design flexível.

Enviar inquérito

Descrição

Nossa fábrica de Beton ajudou os clientes a produzir muitas placas rígidas e flexíveis. As seguintes pilhas de placas rígidas-flexíveis multicamadas são alguns de nossos casos típicos.

Empilhamento de PCB rígido-flexível de 4 camadas com filme EMI Shield

Este empilhamento de circuito rígido-flex multicamadas requer uma seção flexível blindada EMI ou RF. Este filme EMI Shield pode obter blindagem EMI e RF muito eficaz sem aumentar o custo das camadas de cobre e tem benefícios de custo reduzidos e estrutura flexível mais fina para aumentar a flexibilidade.

product-1-1

A cobertura da área flexível possui múltiplas aberturas seletivas para expor circuitos de aterramento. Essas películas EMI Shield possuem um adesivo condutor de modo que, uma vez laminado, o adesivo se estende até a abertura da cobertura e se liga ao solo exposto, aterrando a blindagem.

Este é1+2+1 PCB rígido-flexível e combinado com 1 circuito rígido, 2 circuitos flexíveis e 1 circuito rígido. Podemos ver a blindagem laminada na parte externa da cobertura na área flexível, que é uma solução mais econômica do que adicionar uma camada extra de cobre, e esse empilhamento aumenta muito a flexibilidade e a capacidade de dobra mecânica da camada flexível.

E o material da placa rígida-flexível de 4 camadas é o filme FR4+PI+EMI Shield. A parte flexível tem 0,1 mm, a parte rígida pode ter 0,8-1,6 mm e o filme EMI Shield tem 0,018 mm.

Pilha padrão pcb rígida-flexível de 6 camadas

Um empilhamento de design de PCB rígido-flex padrão tem uma estrutura simétrica. Este tipo de design simétrico também permite o controle de impedância.

Conforme o empilhamento de PCB rígido-flexível de 6 camadas abaixo, a camada flexível está no centro da estrutura, com um número par de camadas nas áreas rígidas e flexíveis. Nas duas regiões rígidas mais espessas, o número de camadas é par. Em um exemplo de placa rígida-flexível como este, pode haver seis camadas ou pode ir de quatro a dezesseis ou mais camadas. O ponto chave deste empilhamento de circuito rígido-flexível é que a camada flexível está no centro da estrutura.

product-1-1

Empilhamento de PCB rígido-flex de 7 camadas com camada de número ímpar

A seguir está um empilhamento de placa rígida-flexível de camada ímpar. Na fabricação de placas rígidas-flexíveis em geral, é necessário o projeto de placas de circuito rígidas-flexíveis com camadas uniformes. Embora um número ímpar de camadas seja um projeto incomum, nossa fábrica Rigid-Flex pode ser fabricada e tem seu próprio conjunto de vantagens. Este PCB Rigid-flex de 7 camadas oferece grande flexibilidade e reduz custos.

product-1-1

Pilhamento de PCB rígido-flex assimétrico de 8 camadas

Esta estrutura de PCB rígida e flexível é um design de empilhamento assimétrico. As aplicações de PCB rígido-flexível multicamadas com estruturas assimétricas são frequentemente impulsionadas por alguns requisitos de impedância muito complexos, e este tipo de PCB rígido-flexível multicamadas possui requisitos de espessura dielétrica amplamente variados. Estes também podem ser causados pela via cega, e esta estrutura de design assimétrica pode reduzir a relação de aspecto da via cega, para melhorar a capacidade de fabricação e a confiabilidade da unidade.

Como esse empilhamento assimétrico é uma construção desequilibrada, na matriz de montagem pode aparecer alguma distorção e torção. Portanto, precisamos comprimir o acessório para permitir que o conjunto montado seja transportado durante o processo de montagem.

product-1-1

Este satckup de PCB rígido-flex multicamadas é um PCB rígido-flexível de 8 camadas com assimétrico. Essa camada flexível não está no centro do design como um empilhamento rígido-flexível padrão e se move para baixo em direção à parte inferior. Este tipo de empilhamento ainda está em uma configuração fabricável. Além disso, alguns empenamentos e torções podem ser induzidos na matriz montada, e nenhum outro problema de fabricação.

Outro tipo de empilhamento de PCB rígido-flexível multicamadas

Empilhamento de PCB rígido-flexível de 6 camadas com diferentes camadas flexíveis

Outros tipos de empilhamentos rígido-flexíveis multicamadas diferem no número de camadas flexíveis entre as peças rígidas. Isto é, existem três secções rígidas, e então pode haver três ou quatro camadas flexíveis ligando a primeira e a segunda secções rígidas, mas apenas uma ou duas camadas ligando a segunda e a terceira. Existem muitas configurações dessas diferentes estruturas de camada flexível, mas recomendamos o uso de estruturas de camada flexível com entreferro para este tipo de projeto. product-1-1 Este empilhamento de PCB rígido-flexível de 6 camadas mostra diferentes camadas flexíveis. Existem quatro camadas flexíveis entre a primeira e a segunda seções rígidas, mas apenas duas camadas de flexibilidade entre a segunda e a terceira camadas rígidas. L2 e L3 são camadas flexíveis, embora se estendam até a seção rígida para fins de roteamento, essas camadas flexíveis não abrangem as duas seções. A principal vantagem é a redução da parte de flexão, pois o número de interconexões não necessita de camadas adicionais, e a redução para apenas duas camadas de flexão melhora significativamente a capacidade de flexão desta estrutura.
