Orifício do carimbo, V-CUT, qual é o melhor para o painel PCB

Qual é melhor para o painel PCB?
Em primeiro lugar, devemos entender por que o quebra-cabeça ~
Painel é para atender às necessidades de produção. Por exemplo, as placas de alguns clientes são muito pequenas, o que não atende aos requisitos para a fabricação de acessórios. Neste momento, várias placas precisam ser colocadas juntas para produção.
Existem também algumas placas PCB de formato especial, e o painel também é para melhorar a taxa de utilização das placas PCB, evitando desperdícios e reduzindo custos.
Durante a colocação do SMT, pode efetivamente melhorar a eficiência de soldagem da colocação do SMT.
Agora que você entendeu o porquê do painel, vamos entender o que é V-CUT e stamp hole.

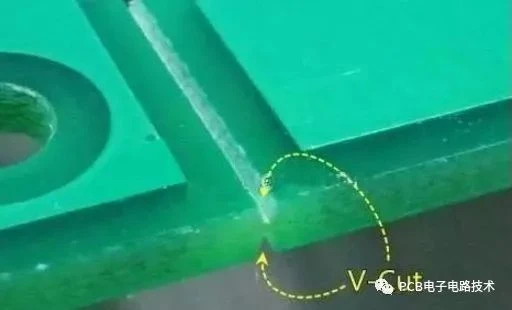

O corte em V refere-se à linha divisória em forma de V entre duas facetas e entre a faceta e a aresta do processo, formando uma forma de "V"; é quebrado e separado após a soldagem.
O orifício do carimbo fica dentro da imposição da placa principal, e as placas menores precisam ser conectadas por nervuras. Para facilitar o corte, serão abertos pequenos furos nas nervuras, semelhantes aos furos das bordas dos carimbos.
Qual desses dois métodos de quebra-cabeça você deve escolher? Na verdade, cada um tem suas próprias vantagens e desvantagens. Como devo dizer isso? Por favor leia abaixo:

Quando ranhuras em forma de V de dupla face são usadas, a profundidade das ranhuras em forma de V deve ser controlada em cerca de 1/3 (a soma das ranhuras em ambos os lados), e o tamanho da ranhura deve ser preciso e a profundidade uniforme.
Ao usar orifícios de estampagem, deve-se observar que as bordas devem ser distribuídas uniformemente em torno de cada placa de quebra-cabeça para evitar deformações devido à força desigual na placa PCB durante a soldagem.
A posição do orifício do carimbo deve ser próxima ao lado interno da placa de circuito impresso para evitar que rebarbas residuais no orifício do carimbo após a separação do painel afetem a montagem de toda a máquina pelo cliente.
Para placas PCB irregulares como circulares, o V-CUT é impossível, então é necessário usar furos de estampagem para conexão do painel, então furos de estampagem são freqüentemente usados ​​em placas de formatos especiais.

Especificações para fazer furos de carimbo em placas de painel

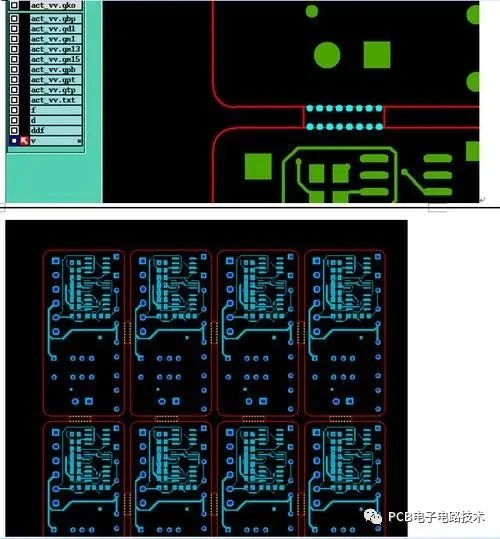

1. Furos do carimbo: Recomenda-se que 5 a 8 furos de 0.60mm (diâmetro) formem uma fileira (são necessárias duas fileiras) como um grupo.
2. Deve haver pelo menos 1,2mm de espaçamento entre as pranchas de dupla fileira e as pranchas (normalmente 1,6 ou 2,0mm).
3. A distância entre a borda do orifício e a borda de outro orifício deve ser de pelo menos 0,25 mm a 0,35 mm (para garantir suporte suficiente).
4. Recomenda-se que o orifício do carimbo seja adicionado na linha central da linha da moldura da placa ou se estenda até 1/3 da placa, se houver um fio na borda da placa, deve ser evitado.
5. Depois de adicionar o orifício do carimbo, a forma dos dois lados do orifício deve ser conectada com uma linha reta ou (arco), para que seja fácil determinar a posição cortando, para evitar mais cortes.
