Conjunto de PCB de dupla face

O conjunto de PCB de dupla face é uma placa de PCB de 2 camadas e monta os componentes. E o IC usa o VICOR V24B24T200BL. Este é um chip fora de estoque, mas podemos encontrar o estoque. Qualquer contato PCBA belle@betonpcb.com.

Enviar inquérito

Descrição

Detalhes do produto

O seguinte é o parâmetro pcb de dupla face:

Contagem de camadas: 2 camadas	Tipo de Placa (Rígida/Flexível): Rígida
Tipo de Material: FR4	Acabamento da superfície:HASL
Cor da máscara de solda: Verde	Cor da legenda: Branco
Teste elétrico: Sim	Controle de impedância: Não
Enterrado/cego via:Não	Dimensão da placa: 48,514 mm * 62,23 mm
Espessura da placa: 2.0mm	Espessura de cobre: 1 OZ

Double sided PCB board Assembly

O conjunto de pcb de dupla face bom

Montar	Quantidade	Designador	Comente	Descrição	Fabricante_1
Não	1	Q1	MMBT2222ALT1	Transistor de Uso Geral NPN Silício	Infineon
Não	4	R1, R3, R4, R10	Abrir	Resistor SMD, Resistor SMD, Resistor, Resistor SMD	Panasonic
Sim	4	C1, C3, C6, C7	4,7nF	Capacitor	Kemet •
Sim	1	C2	100uF_50V	Capacitor Polarizado (Radial)	Kemet
Sim	1	C4	200nF	Capacitor	Kemet •
Sim	1	C5	10nF	Capacitor	Kemet •
Sim	1	D1	D Zener-15v	Diodo Zener	Vishay •
Sim	1	P1	Harwin5X2	Conector Harwin, 5-Pino, fileira dupla, 3A	Harwin •
Sim	1	Q2	IRF4905S	MOSFET de potência HEXFET	Infineon
Sim	1	R2	10k	Resistor SMD	Panasonic
Sim	1	U1	V24B24T200BL	CC-CC isolada, 24 V, 200 W	VICOR

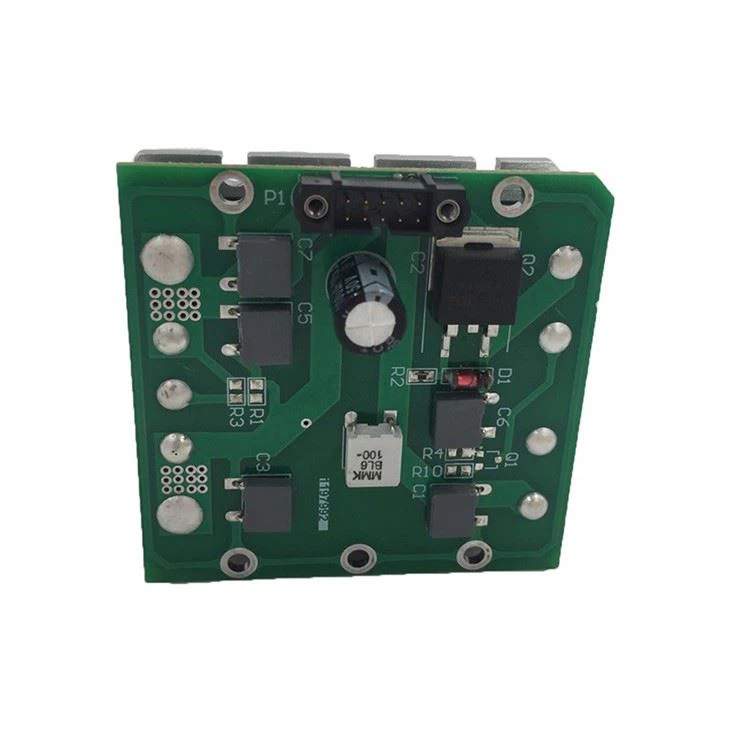

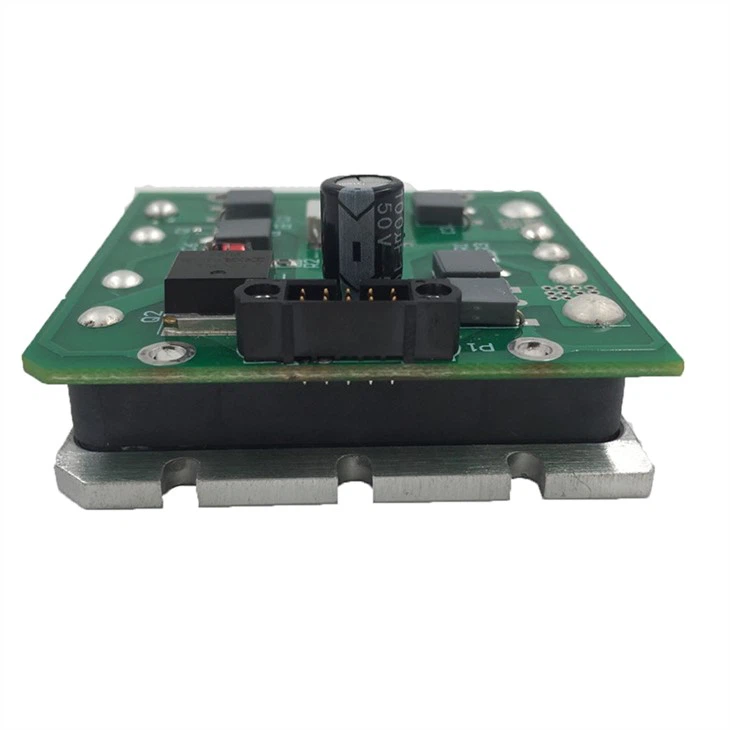

O conjunto de PCB de dupla face mostra

PCB ASSEMBLY

Processo de montagem de pcb de dupla face

1. Aplicação de pasta de solda: Primeiro, a pasta de solda (uma pequena partícula de pasta de solda misturada com fluxo) é aplicada à placa.

2. Colocação de componentes: A colocação precisa de componentes em áreas pré-planejadas da placa é realizada por uma máquina robótica de pegar e colocar.

3. Reflow: Passe os componentes com pasta de solda e os componentes nela por uma correia transportadora através de um forno de reflow de nível industrial.

4. Inspeção: Após o processo de refluxo, o PCB deve ser inspecionado para verificar sua funcionalidade.

5. Inserção de componentes de passagem: Certos tipos de PCBs exigem que componentes de passagem sejam inseridos junto com componentes SMD regulares.

6. Inspeção Final: Teste funcional da placa montada, ou uma inspeção completa do PCB para monitorar suas características elétricas, incluindo tensão, corrente ou saída de sinal. quando

7. Limpeza: Uma vez que o processo de soldagem deixa uma grande quantidade de resíduos de fluxo no PCB, é fundamental limpar completamente os componentes antes de enviar a placa final ao cliente.
