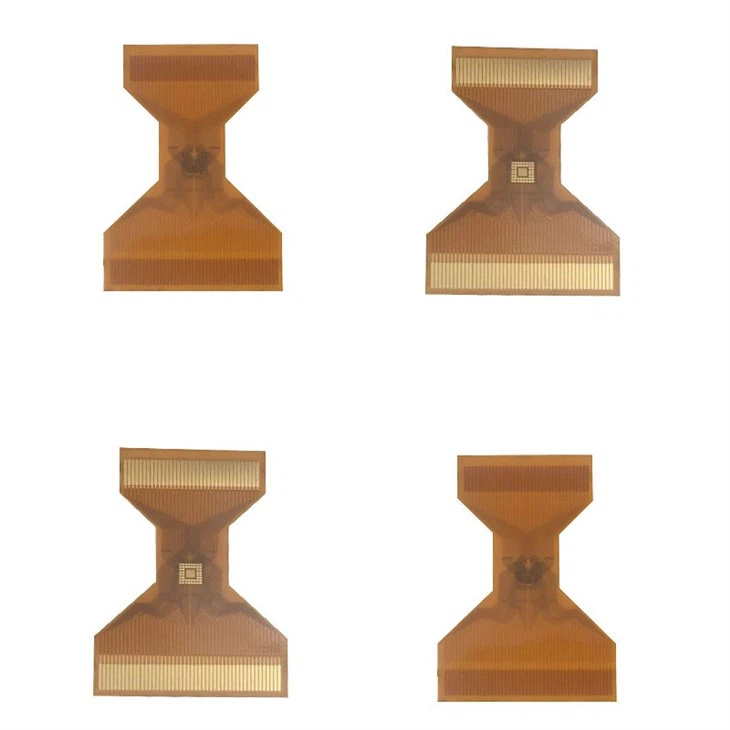

Placa cega Vias Flex de 4 camadas

especificações do produto

• Camada: 4L
• Espessura da placa: 0,25 mm
• Reforço: reforço PI
• Máscara de solda: Não
• Serigrafia: Não
• Acabamento de superfície: EING
• Processo especial: Vias cegas, vias em pad



Placa flexível de vias cegas de 4 camadas empilhada

Produzidos de acordo com os dados originais, com estrutura empilhada otimizada, as lacunas nas posições BGA 1-3 não podem ser preenchidas. Nossa empresa otimizou a estrutura e transformou os furos 1-3 em furos empilhados 1-2 e 2-4, e moveu as linhas na camada L4 e adicionou pontos de bloqueio.



Os principais recursos e considerações de uma placa flexível de vias cegas de 4-camada incluem:

1. Flexibilidade: Como placa flexível, oferece flexibilidade, permitindo dobrar ou se adaptar ao formato do dispositivo ou gabinete em que está instalada. Essa flexibilidade é essencial para aplicações onde o espaço é limitado ou onde a placa precisa se encaixar em formatos não convencionais.
2. Interconexão de alta densidade (HDI): O uso de vias cegas permite interconectividade de alta densidade, permitindo mais conexões em uma área menor. Isto é particularmente útil para dispositivos eletrônicos compactos onde o espaço é escasso.
3. Integridade do sinal: As vias cegas ajudam a manter a integridade do sinal, reduzindo a distorção do sinal e incompatibilidades de impedância. Isto é importante para garantir uma comunicação confiável entre os componentes da placa.
4. Desafios de fabricação: a fabricação de uma placa flexível de 4-camadas com vias cegas pode representar desafios de fabricação em comparação com PCBs rígidos tradicionais. Processos e materiais especializados são necessários para garantir a integridade do substrato flexível e a confiabilidade das persianas através das conexões.
5. Aplicações: 4-placas flexíveis de vias cegas de camada encontram aplicações em vários setores, incluindo aeroespacial, automotivo, dispositivos médicos, eletrônicos de consumo e muito mais. Eles são comumente usados ​​em produtos onde espaço, peso e confiabilidade são fatores críticos.



O processo de fabricação de 4-placa flexível de vias cegas de camada

O processo de fabricação da placa flexível de vias cegas de camada 4-é um processo altamente especializado que envolve várias etapas principais e operações delicadas. A seguir estão as principais etapas deste processo de fabricação:

(1)Preparação de materiais:

Escolha substratos flexíveis apropriados (como poliimida, poliéster, etc.) e materiais condutores (como folha de cobre).

Prepare películas de cobertura, adesivos e outros materiais auxiliares necessários.

(2) Produção de circuito interno:

Anexe a folha de cobre interna ao substrato flexível.

O padrão do circuito é transferido para a folha de cobre usando tecnologia de fotolitografia.

As partes desnecessárias da folha de cobre são removidas através de um processo de gravação para formar o circuito interno.

(3) Processamento de furo cego:

Furos cegos são feitos em circuitos internos, que penetram apenas em uma camada específica e não em toda a placa de circuito.

A formação de furos cegos geralmente utiliza perfuração a laser ou tecnologia de perfuração mecânica, que requer controle preciso da profundidade e localização da perfuração.

(4) Metalização do furo:

Limpar e rebarbar furos cegos.

Uma camada condutora é formada na parede do furo através de revestimento químico de cobre ou processo de galvanoplastia para obter conexão elétrica entre a camada interna e a camada externa.

(5) Produção de circuito externo:

Sobreponha novo substrato flexível e folha de cobre no circuito interno e nas vias cegas.

Processos de fotolitografia e gravação também são usados ​​para criar circuitos externos.

(6) Laminação e cura:

As camadas interna e externa são firmemente unidas por meio de um processo de laminação.

A cura ocorre sob alta temperatura e pressão, garantindo uma ligação firme entre as camadas.

(7)Tratamento de superfície:

Tratamento antioxidante, revestimento da camada de isolamento, etc. na superfície da placa de circuito conforme necessário.

Prepare pontos de solda, como almofadas e locais de montagem do conector.

(8)Inspeção de qualidade:

Realize testes de desempenho elétrico para garantir que as vias e circuitos cegos conduzam bem a eletricidade.

Faça uma inspeção visual para garantir que a placa de circuito esteja livre de danos, manchas e outros defeitos.

(9) Corte e modelagem:

As placas de circuito são cortadas e moldadas com precisão de acordo com as especificações do produto.

(10)Inspeção final e embalagem:

Realize inspeções finais de qualidade para garantir que os produtos atendam aos requisitos do cliente e aos padrões da indústria.

Limpe e embale placas de circuito qualificadas antes do envio.



4-aplicações de PCBs flexíveis de vias cegas de camada

4-PCBs flexíveis de vias cegas de camada têm uma ampla gama de aplicações em vários setores devido a seus recursos e capacidades exclusivos. Aqui estão algumas aplicações específicas onde essas placas são comumente usadas:

Telecomunicações:

Equipamento de comunicação: 4-placas flexíveis de vias cegas de camada são usadas em roteadores, switches e módulos de comunicação para fornecer interconexões de alta densidade e designs compactos.

Automação industrial:

Robótica: 4-placas flexíveis de vias cegas de camada são usadas em sistemas robóticos para controlar movimentos, processamento de dados e comunicação.

Dispositivos médicos:

Sistemas de imagem: PCBs flexíveis com vias cegas são usados ​​em dispositivos de imagem médica, como máquinas de ultrassom e sistemas de raios X para processamento de sinais e transferência de dados.

Automotivo:

Sistemas Avançados de Assistência ao Motorista (ADAS): 4-placas flexíveis de vias cegas de camada são usadas em aplicações ADAS para integração de sensores, processamento de dados e comunicação.

Eletrônicos de consumo:
Displays dobráveis: PCBs flexíveis com vias cegas permitem o desenvolvimento de smartphones, tablets e laptops dobráveis, proporcionando flexibilidade e confiabilidade.

Aeroespacial e Defesa:

Aviônicos: 4-placas flexíveis de vias cegas de camada são usadas em aplicações aeroespaciais, incluindo sistemas de navegação de aeronaves, sistemas de controle de voo e sistemas de comunicação.

Internet das Coisas (IoT):

Dispositivos domésticos inteligentes: PCBs flexíveis com vias cegas são usados ​​em dispositivos IoT, como alto-falantes inteligentes, sistemas de iluminação inteligentes e termostatos inteligentes para conectividade e controle.

Esses são apenas alguns exemplos da ampla gama de aplicações para PCBs flexíveis de 4-camadas de vias cegas. A flexibilidade, o tamanho compacto e as interconexões confiáveis ​​fornecidas por essas placas as tornam adequadas para diversas indústrias e designs eletrônicos inovadores.
